Организованная прокладка коммуникаций обеспечивает надежность инженерных систем. Металлические конструкции защищают кабели и трубы от повреждений. Упорядоченное размещение упрощает обслуживание и ремонт. Правильный выбор типа конструкции зависит от условий эксплуатации.

Лестничные лотки состоят из двух боковых направляющих и поперечных перекладин. Открытая конструкция обеспечивает вентиляцию кабелей. Боковые бортики удерживают кабели в лотке. Различные типоразмеры позволяют подобрать оптимальный вариант.

Лотки перфорированные выполнены из листовой стали с отверстиями. Перфорация обеспечивает воздухообмен и снижает вес. Боковые борта придают жесткость конструкции. Сплошное дно защищает кабели от падающих предметов.

Проволочные лотки изготавливаются из стальной проволоки. Сетчатая структура максимально облегчает конструкцию. Используются для небольших кабельных трасс. Простота монтажа сокращает время установки.

Короба закрытого типа представляют собой металлический канал с крышкой. Полная защита от механических воздействий и загрязнений. Применяются в помещениях с повышенными требованиями. Съемная крышка обеспечивает доступ к кабелям.

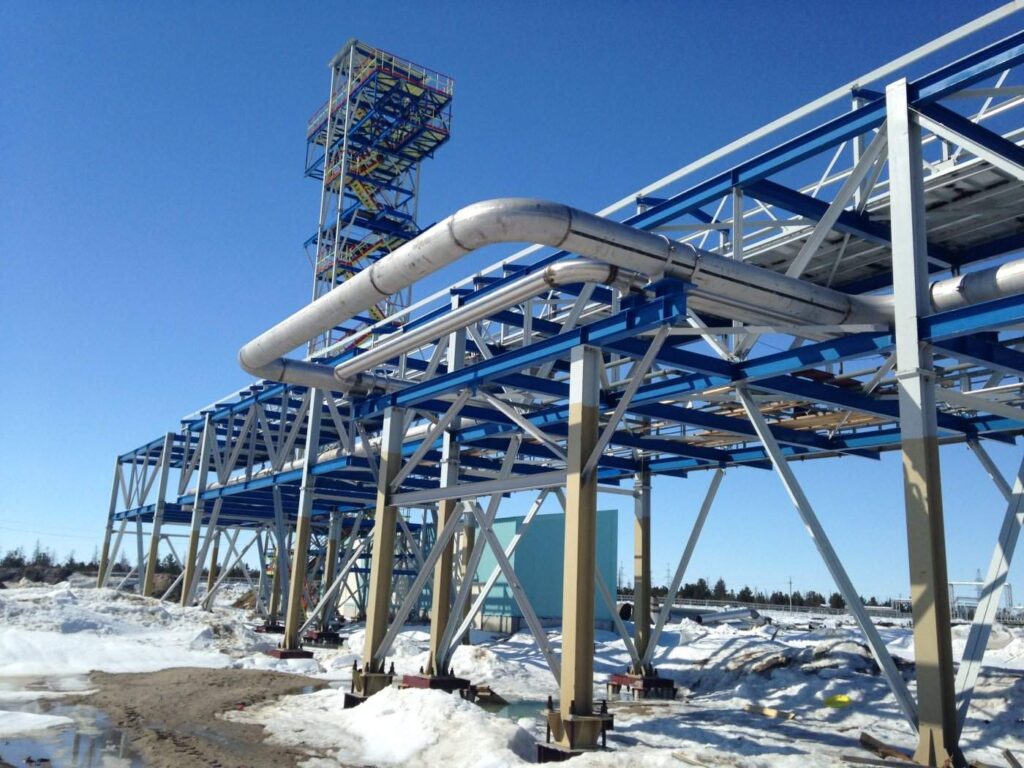

Наземные эстакады устанавливаются на фундаменты или грунт. Опорные стойки воспринимают вертикальные нагрузки от труб. Горизонтальные связи обеспечивают пространственную жесткость. Высота конструкции позволяет проезд транспорта.

Надземные переходы соединяют здания на уровне выше земли. Пролетные строения опираются на опоры зданий. Компенсаторы воспринимают температурные деформации труб. Обслуживание коммуникаций производится с площадок.

Консольные конструкции крепятся к стенам зданий. Кронштейны воспринимают нагрузку от труб. Не требуют установки отдельных опор. Применяются при ограниченном пространстве.

Многоярусные эстакады размещают трубопроводы на разных уровнях. Разделение по назначению упрощает обслуживание. Компактное размещение множества линий. Требуют расчета на совместные нагрузки.

Хомуты охватывают трубу и крепятся к опоре. Резиновые прокладки гасят вибрации. Диаметр хомута соответствует размеру трубы. Затяжка обеспечивает надежную фиксацию.

Кронштейны привариваются или крепятся болтами к конструкциям. Форма кронштейна соответствует нагрузке. Регулировка по высоте компенсирует отклонения. Антикоррозийное покрытие продлевает срок службы.

Опоры скользящие допускают перемещение труб при температурном расширении. Подвижные элементы имеют низкий коэффициент трения. Направляющие ограничивают движение в одной плоскости. Смазка подвижных частей снижает износ.

Опоры неподвижные жестко фиксируют трубопровод. Воспринимают усилия от давления среды. Устанавливаются в определенных точках трассы. Количество и расположение определяется расчетом.

Черная сталь применяется для внутренних конструкций. Обязательна антикоррозийная обработка. Грунтование и окрашивание защищают от ржавчины. Периодическое обновление покрытия необходимо.

Оцинкованная сталь имеет заводское цинковое покрытие. Горячее цинкование создает толстый защитный слой. Используется для наружных конструкций. Дополнительная окраска не требуется.

Нержавеющая сталь применяется в агрессивных средах. Высокое содержание хрома обеспечивает коррозионную стойкость. Используется в пищевой и химической промышленности. Высокая стоимость ограничивает применение.

Определение трассы учитывает расположение оборудования. Минимизация длины коммуникаций снижает затраты. Избегаются пересечения с другими системами. Предусматриваются места для обслуживания.

Расчет нагрузок включает вес кабелей и труб. Дополнительные нагрузки от снега и ветра. Динамические воздействия при эксплуатации. Запас прочности обеспечивает надежность.

Выбор типа крепления зависит от характера нагрузок. Жесткое крепление для статичных систем. Подвижное для компенсации температурных деформаций. Антивибрационное для вибрирующего оборудования.

Разработка узлов учитывает способ монтажа. Болтовые соединения для разборных конструкций. Сварные для стационарных систем. Комбинированные для оптимального решения.

Разметка мест установки опор выполняется по проекту. Проверяется соответствие существующих конструкций. Отклонения учитываются при изготовлении. Точная разметка ускоряет монтаж.

Установка опор начинается с крайних точек. Промежуточные опоры выставляются по шнуру. Вертикальность контролируется уровнем. Крепление производится после проверки.

Монтаж лотков или эстакад производится участками. Секции соединяются стандартными элементами. Проверяется горизонтальность и прямолинейность. Крепление к опорам обеспечивает устойчивость.

Прокладка кабелей или труб выполняется после монтажа. Кабели укладываются без натяжения и перегибов. Трубы устанавливаются с учетом уклонов. Крепление производится хомутами или подвесками.

Периодический осмотр выявляет повреждения покрытия. Коррозионные очаги зачищаются и окрашиваются. Ослабленные соединения подтягиваются. Деформированные элементы заменяются.

Очистка от загрязнений предотвращает накопление влаги. Пыль и грязь удаляются сухой или влажной уборкой. Масляные загрязнения смываются растворителями. Чистая поверхность снижает коррозию.

Контроль кабелей включает проверку изоляции. Поврежденные участки подлежат замене. Перегруженные линии выявляются тепловизором. Своевременное обслуживание предотвращает аварии.

Проверка трубопроводов включает осмотр на утечки. Коррозия труб контролируется ультразвуком. Изоляция восстанавливается в поврежденных местах. Крепления проверяются на надежность.
