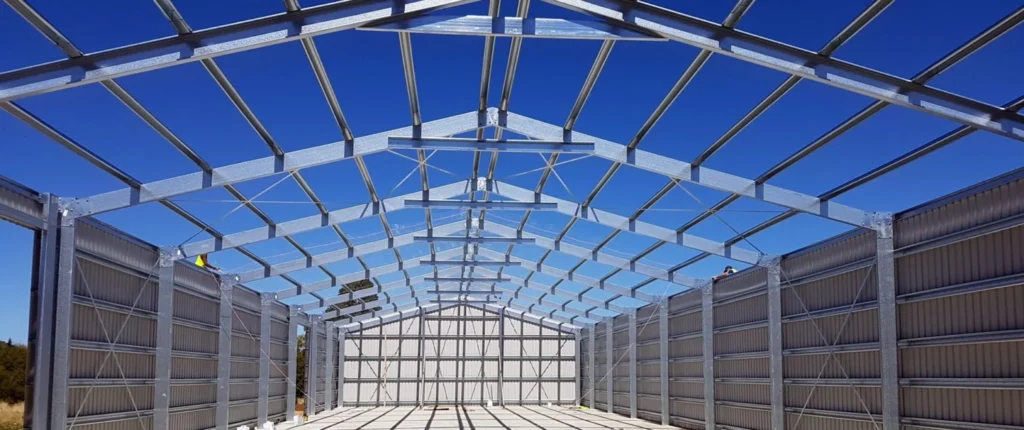

Металлический каркас — несущая конструкция здания, воспринимающая все нагрузки и передающая их на фундамент. Состоит из вертикальных колонн, горизонтальных балок, ферм покрытия и связевых элементов. Правильно спроектированный каркас обеспечивает прочность и устойчивость сооружения.

Профильные трубы квадратного и прямоугольного сечения используются для колонн и балок. Толщина стенки выбирается расчетом в зависимости от нагрузок. Замкнутый профиль обеспечивает высокую жесткость при меньшем расходе металла. Устойчив к скручиванию и изгибу.

Двутавровые балки применяются для перекрытия больших пролетов. Высота стенки определяет несущую способность. Широкие полки повышают устойчивость против потери устойчивости. Выпускаются горячекатаные и сварные двутавры различных типоразмеров.

Швеллеры используются для прогонов, связей и вспомогательных элементов. П-образное сечение обеспечивает жесткость в одной плоскости. Устанавливаются с ориентацией полок в направлении действия нагрузки. Соединяются сваркой или болтами.

Уголки применяются для изготовления решетчатых ферм. Два уголка, соединенные в тавр или короб, образуют стержень фермы. Простота изготовления узлов упрощает производство. Равнополочные и неравнополочные профили подбираются под конкретную задачу.

Сварные соединения обеспечивают монолитность конструкции. Непрерывные швы выполняются полуавтоматической или автоматической сваркой. Контроль качества швов ультразвуковой дефектоскопией. Сварка производится в заводских условиях для обеспечения качества.

Болтовые соединения позволяют производить монтаж без сварки на объекте. Высокопрочные болты затягиваются динамометрическим ключом. Фланцевые соединения упрощают стыковку крупных элементов. Возможность демонтажа и повторного использования конструкций.

Комбинированные соединения сочетают сварку и болты. Основные элементы свариваются в заводских блоки. Блоки соединяются болтами на строительной площадке. Оптимальное сочетание качества и скорости монтажа.

Пескоструйная обработка удаляет окалину и ржавчину перед окраской. Струя абразива под давлением очищает поверхность до металлического блеска. Создается шероховатость для лучшей адгезии грунта. Степень очистки контролируется визуально и приборами.

Грунтование наносится сразу после очистки во избежание коррозии. Грунт-эмали совмещают функции грунта и финишного покрытия. Эпоксидные грунты обеспечивают долговременную защиту. Толщина покрытия измеряется толщиномером.

Окрашивание эмалями создает декоративно-защитный слой. Используются составы для наружных работ, устойчивые к атмосферным воздействиям. Нанесение распылением обеспечивает равномерное покрытие. Двух-трехслойная система продлевает срок службы покрытия.

Цинкование погружением в расплав создает металлическое покрытие. Слой цинка защищает сталь от коррозии. Толщина покрытия достигает сотен микрон. Служит основой под покраску или используется самостоятельно.

Расчет несущей способности выполняется по действующим нормативам. Учитываются постоянные нагрузки от веса конструкций и оборудования. Временные нагрузки включают снег, ветер, крановые воздействия. Определяются сечения элементов с необходимым запасом прочности.

Конструирование узлов обеспечивает надежную передачу усилий. Опорные узлы колонн проектируются шарнирными или жесткими. Стыки балок выполняются на высокопрочных болтах. Узлы ферм рассчитываются на совместную работу элементов.

Разработка чертежей КМ детализирует все элементы конструкции. Указываются размеры, марки стали, типы соединений. Спецификации металлопроката оптимизируют закупку материалов. Монтажные схемы определяют последовательность сборки.

Геодезическая разбивка определяет положение осей здания. Закладные детали бетонируются в фундамент с высокой точностью. Контроль отметок нивелиром обеспечивает вертикальность колонн. Допуски на установку составляют единицы миллиметров.

Монтаж колонн начинается с установки в стаканы фундамента или крепления к анкерам. Выверка вертикальности теодолитом в двух направлениях. Временное раскрепление распорками до установки балок. Окончательная фиксация после проверки геометрии.

Установка балок производится автокраном на проектную отметку. Балки опираются на консоли колонн или присоединяются к ним. Совмещение монтажных отверстий и установка болтов. Затяжка соединений после окончательной выверки.

Монтаж ферм выполняется крупноблочным методом. Фермы укрупняются на земле до размеров, позволяющих транспортировку. Подъем на проектную отметку и установка на опоры. Проверка проектного положения и окончательное закрепление.

Установка прогонов и связей придает каркасу пространственную жесткость. Связи устанавливаются по плоскостям ферм и в уровне колонн. Прогоны крепятся к фермам и служат опорой для кровли. После монтажа всех элементов проверяется геометрия здания.
